Seccionadora vertical manual Putsch Meniconi SVP 420
La Putsch Meniconi SVP 420 es una seccionadora vertical de operación manual para evaluar el corte de tableros. La configuración ofrecida por Gemini incorpora lector digital y grupo incisor de doble sierra. El guiado del carro y del grupo de corte se realiza sobre dos guías lineales.
Cotizar la Putsch Meniconi SVP 420
Una sierra vertical manual con lectura digital
La pieza se apoya en un bastidor vertical y el operario ejecuta el corte mediante el movimiento del grupo de sierra. El lector digital facilita la lectura de posición. La parrilla móvil automática es un mecanismo auxiliar que desplaza los apoyos durante el corte horizontal. Estos elementos no convierten la referencia manual en una máquina CNC ni en un ciclo de corte automático.
Para tableros revestidos, la unidad incisora realiza el corte previo al paso de la hoja principal. El resultado debe evaluarse con la herramienta, el material y la regulación adecuados para la aplicación. Comparta formato, espesor y acabado esperado antes de definir la configuración.
Ficha de la configuración ofrecida por Gemini
| Operación de corte | Manual, con lector digital |
|---|---|
| Longitud máxima de corte horizontal | 3.200 mm según la configuración suministrada |
| Altura máxima de corte vertical | 2.200 mm |
| Altura máxima de corte horizontal | 2.080 mm |
| Espesor máximo de corte | 60 mm; confirmar material y herramienta |
| Motor principal | 5 HP / 3,7 kW |
| Hoja principal | 250 mm; 5.300 rpm |
| Incisor | Dos discos de 80 mm y motor independiente de 0,25 HP |
| Guiado | Carro y grupo de sierra sobre dos guías lineales |
| Apoyos y medición | Guías abatibles para piezas pequeñas, topes y lector digital |
| Parrilla | Móvil automática como mecanismo auxiliar de apoyo |
| Aspiración | Conexión a extracción independiente o centralizada |
Las capacidades indicadas corresponden a la configuración suministrada por Gemini. Confirme recorrido útil, accesorios y ficha de la unidad dentro de la propuesta comercial.
Equipamiento y apoyos para el corte
- Incisor de dos hojas acopladas, con entrada y salida mecánica y motor independiente.
- Dos guías lineales para el desplazamiento del carro y el grupo de sierra.

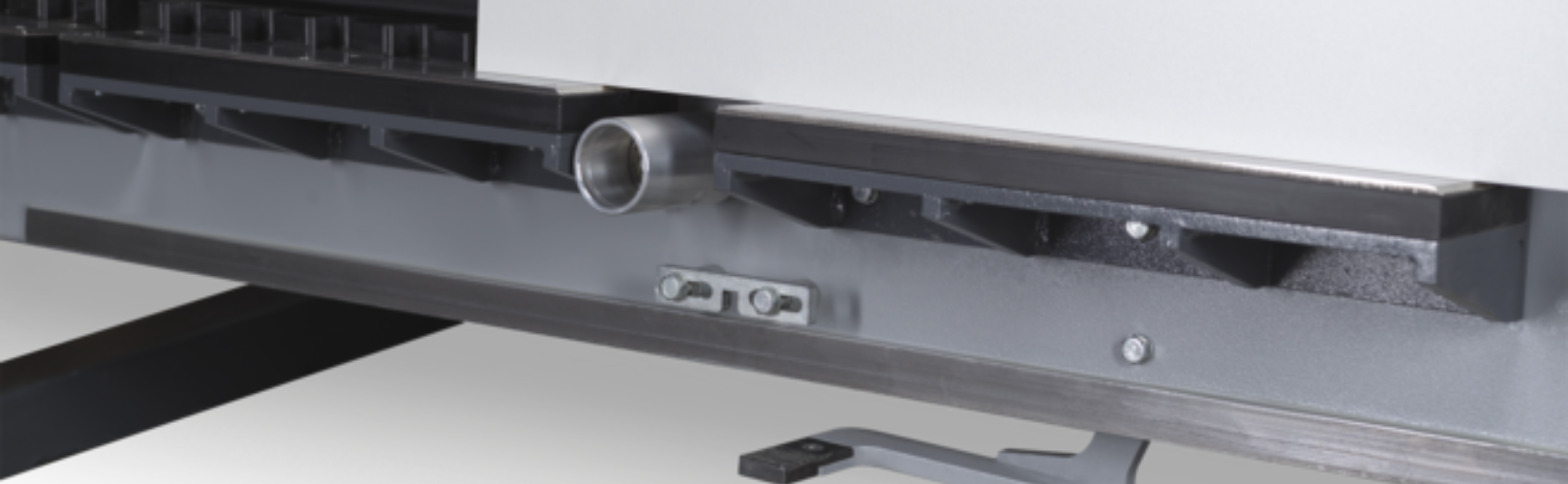

- Guías abatibles a izquierda y derecha para apoyar paneles pequeños.
- Topes mecánicos para cortes horizontales y verticales.
- Ruedas retráctiles y parrilla móvil auxiliar de apoyo.
- Motor con frenado electromagnético y protección del grupo de sierra.
La máquina requiere conexión a un sistema de aspiración independiente o centralizado. La extracción, el lector digital, las herramientas y los servicios que acompañan la entrega deben quedar descritos en la oferta. Una fotografía del modelo no sustituye la revisión de la dotación de la unidad.
Material, herramienta y acabado
Prepare una muestra del tablero que trabaja habitualmente, con su revestimiento y espesor. El despiece, la regulación del incisor y el estado de la hoja influyen en el resultado. Si cambia de material o de formato, revise de nuevo la selección de herramienta y las condiciones de operación.
Indique a Gemini si el proceso continúa con enchapado, perforación u otro mecanizado. La calidad del canto y la escuadría de las piezas deben evaluarse en relación con la operación posterior. La solicitud de cotización debe describir esa secuencia y el volumen de trabajo.
Preparación del espacio y de la instalación
Planifique el acceso de la máquina, la circulación de tableros y la posición de la extracción. El espacio necesario incluye carga, apoyos y salida de piezas; una comparación basada solo en la huella del bastidor deja por fuera parte del trabajo.
- Defina formato máximo de entrada y dimensiones de las piezas terminadas.
- Revise suministro eléctrico y conexión de extracción con la ficha de la unidad.
- Indique restricciones de acceso, descarga y ubicación final.
- Confirme herramienta, accesorios, puesta en marcha y capacitación dentro del alcance cotizado.
Gemini puede orientar la evaluación de la configuración y el soporte para el proyecto. Las responsabilidades de adecuación, transporte e instalación deben quedar documentadas en la propuesta.
Cómo solicitar una propuesta comparable
Envíe material, espesor, tamaño de tablero, listado de cortes y acabado requerido. Incluya condiciones de planta y frecuencia de cambios de referencia. Si necesita comparar configuraciones, use la misma pieza de prueba y detalle los servicios que requiere.
La referencia presentada es SVP 420 manual con lector digital. Confirme disponibilidad, características de la unidad y plazo de entrega con el asesor. Solicite que la oferta identifique equipo, herramientas, auxiliares y servicios incluidos.
Consultar configuración y disponibilidadPreguntas frecuentes sobre la Putsch Meniconi SVP 420
¿Esta referencia es una sierra CNC?
La configuración presentada es de corte manual. El lector digital muestra posición y la parrilla móvil realiza una función auxiliar. El avance de corte descrito no es CNC.
¿Cuál es el corte horizontal de la configuración ofrecida?
La información suministrada por Gemini indica hasta 3.200 mm de corte horizontal. Revise la ficha de la unidad, el lector y los accesorios incluidos para dimensionar el recorrido útil de su aplicación.
¿Incluye un equipo de aspiración?
La configuración requiere conexión a extracción externa, independiente o centralizada. El aspirador y la instalación de ductos deben quedar definidos en la oferta.
¿Qué debo enviar para cotizar?
Comparta el formato del tablero, espesor, revestimiento, despiece y condiciones de planta. Confirme con el asesor la dotación, disponibilidad y servicios de la unidad cotizada.
Soluciones relacionadas para el taller
Revise maquinaria para tableros melamínicos, escuadradoras para melamina y consumibles y repuestos para maquinaria de madera. También puede consultar las ofertas de maquinaria de Gemini.
Imagen de referencia y documentación de la línea: Putsch Meniconi SVP 420 manual. La ficha de la configuración cotizada define el suministro.
Una sierra vertical manual con configuración identificada
La referencia ofrecida en esta página es la seccionadora vertical manual Putsch Meniconi SVP 420 con lector digital. Manual describe la operación de corte y no debe confundirse con un ciclo de producción automático. Para evaluar la instalación, envíe el formato de sus tableros, el espesor y el espacio disponible para manipularlos. Contraste las medidas de la ficha de esta configuración con su trabajo real y consulte el sistema de aspiración necesario. La disponibilidad se confirma con el asesor al solicitar la propuesta.
Datos para preparar su consulta
- Formato y espesor del tablero
- Cortes horizontales, verticales y piezas pequeñas
- Apoyos, acceso al taller y aspiración
